31

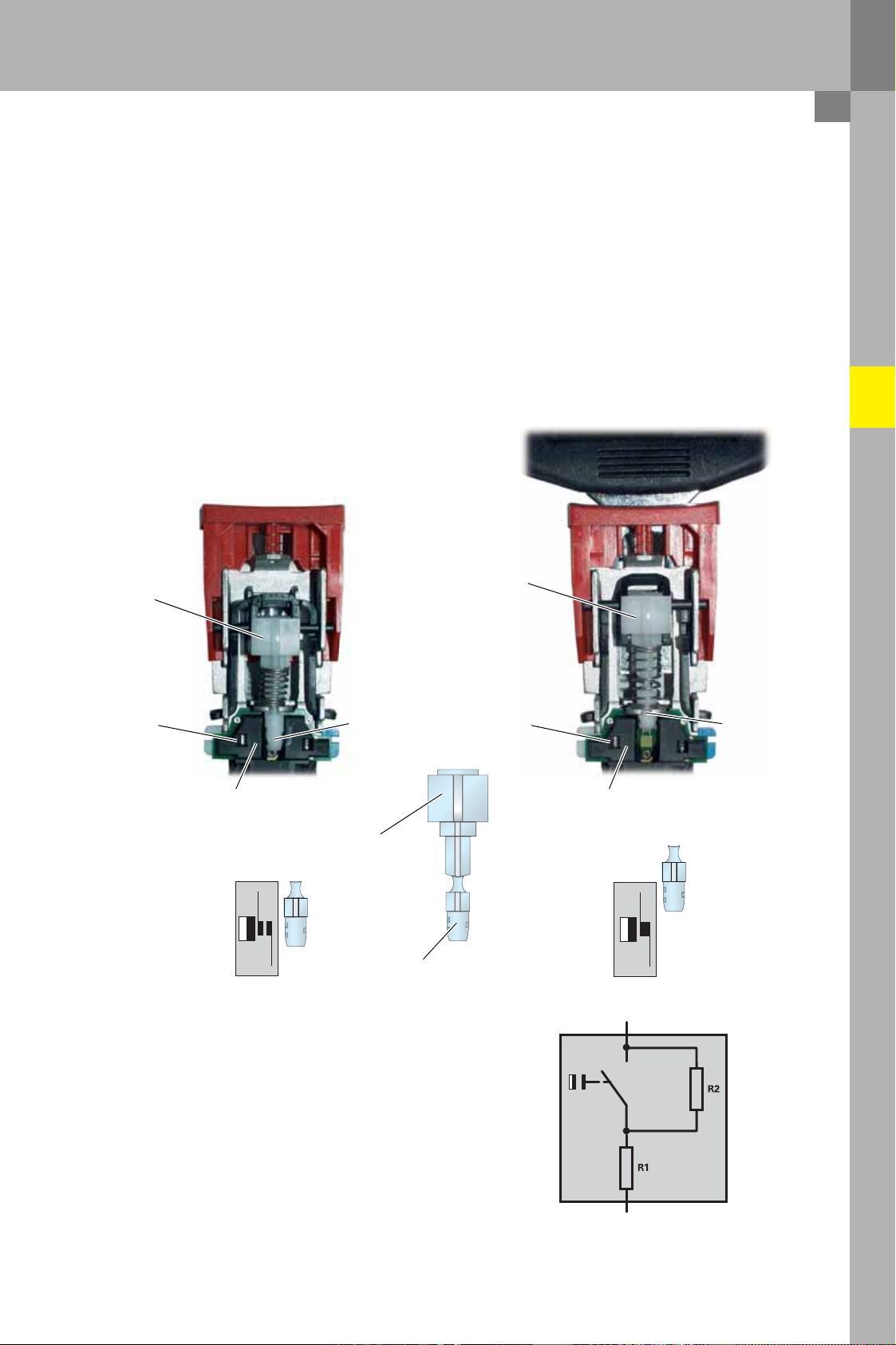

Выключатели (герконы) установлены в замках
ремней безопасности на передних сиденьях.
Когда язычок ремня не вставлен в замок, на геркон
своими полями воздействуют магниты I и II. Поля
обоих магнитов компенсируют друг друга.
Геркон выключен (контакты разомкнуты).
Магнит I находится на конце подвижного
подпружиненного сердечника.
Магнит II, так же как и геркон, неподвижно
закреплен в корпусе.
Когда язычок ремня вставляется в замок,
сердечник с магнитом I на конце сдвигается.
На геркон воздействует только поле магнита II.
Геркон включен (контакты замкнуты).
Выключатели ремней безопасности
Выключатель ремня безопасности водителя E24
Выключатель ремня безопасности переднего пассажира E25
В схему включены два сопротивления.
В зависимости от положения геркона измерение
осуществляется или через одно, или через оба
сопротивления.
По измеренному значению сопротивления блок
управления подушек безопасности узнает,
пристегнут ли ремень.
361_029
*На конце сердечника находится магнит
361_035
361_042
361_034
361_043
Подпружиненный
сердечник*
Магнит I
361_036
Подпружиненный
сердечник*
Магнит II
Ге р к о н
Магнит I
Подпружиненный
сердечник*
Магнит II
Ге р к о н
Магнит I
