Контур хладагента
Общая информация
Контуры хладагента у всех трех установок идентичны контуру климатической установки VW Touareg.
Хладагент подается к модулям климатической установки от общего компрессора. Задний модуль
четырехзонной установки имеет собственные теплообменник и испаритель. Климатические установки
оснащены салонным фильтром, который находится в переднем модуле и очищает воздух от пыли и
цветочной пыльцы. Задний модуль забирает уже очищенный воздух из салона.
В климатической установке используется хладагент R134a. Заправочные емкости двухP и четырехзонной
установок различаются.
Контур хладагента двухзонных установок
По конструкции и функциям эта установка идентична системе, устанавливаемой на VW Touareg.
Наличие датчика температуры хладагента G454 зависит от того, каким двигателем оснащен автомобиль. Он
устанавливается не при всех двигателях. Датчик измеряет температуру хладагента и передает информацию
о ней блоку управления Climatronic J255.

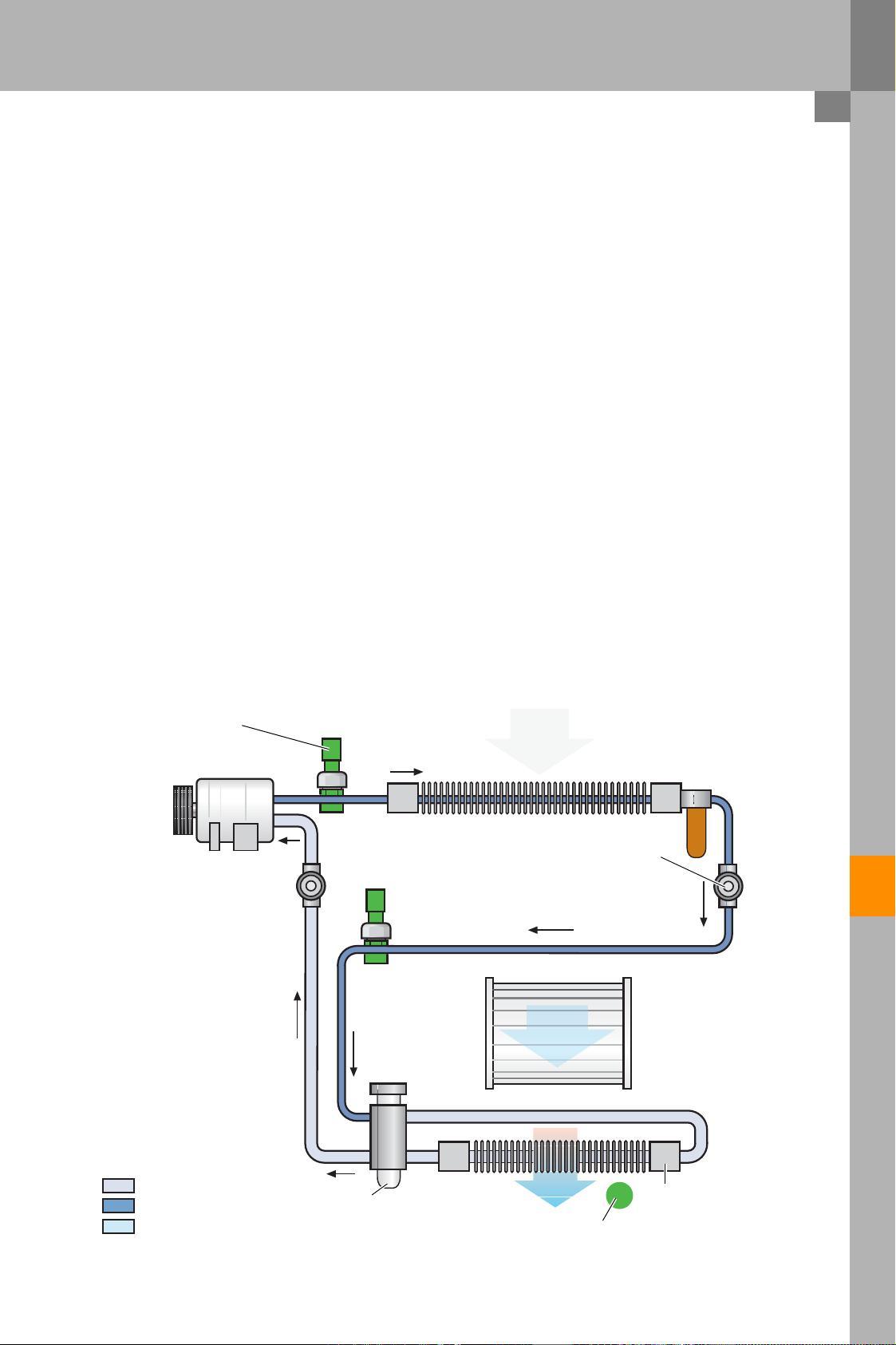

361_116
Датчик температуры хладагента
G454
Компрессор
Сервисный
штуцер
Расширительный клапан
Конденсатор с осушительным
патроном
Сервисный штуцер
Вентилятор
впереднем модуле
Испаритель
Датчик температуры испарителя
G308
Низкое давление
Высокое давление
Приточный воздух
*наличие зависит от двигателя
