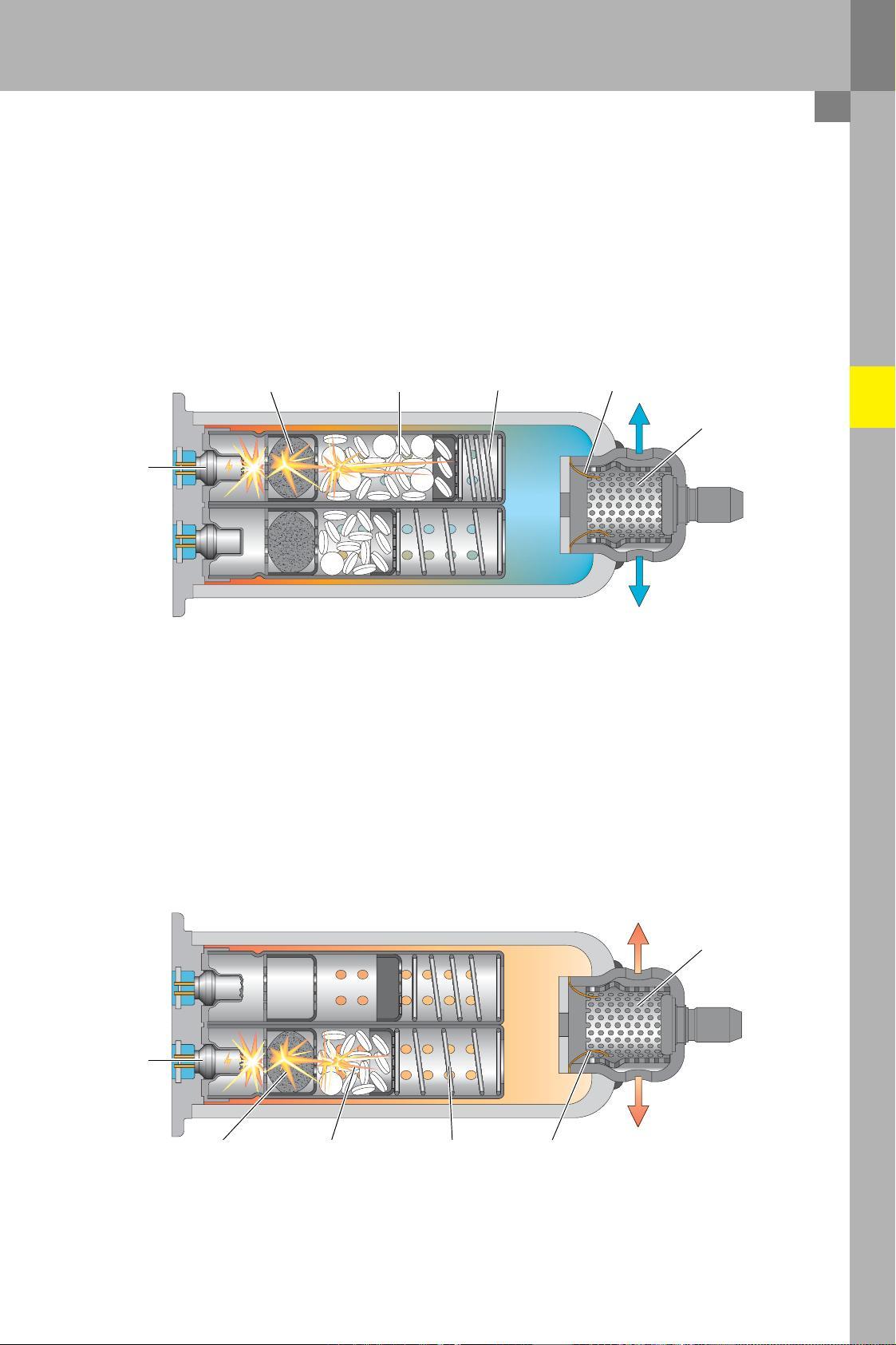

Пиропатрон I подушки безопасности переднего пассажира N131
Блок управления подушек безопасности подает напряжение на пиропатрон I, который поджигает
воспламенительный заряд I.
В свою очередь тот воспламеняет заряд I.
Образующиеся при сгорании заряда газы повышают давление в газовом баллоне до разрушения разрывной
мембраны. Через металлический фильтр смесь газов устремляется в подушку. При этом подушка
расправляется и надувается.
Пиропатрон II подушки безопасности переднего пассажира N132
Вторая ступень срабатывает аналогичным образом.
При сгорании второго заряда подушка наполняется дополнительным объемом газа.
При этом давление в ней не повышается.
361_004
361_003
Воспламенительный
заряд I
Фильтр
Пиропатрон I
Заряд I Витая пружина
Пиропатрон II
Фильтр
Воспламенительный
заряд II
Заряд II Витая пружина Разрывная мембрана
Разрывная мембрана
